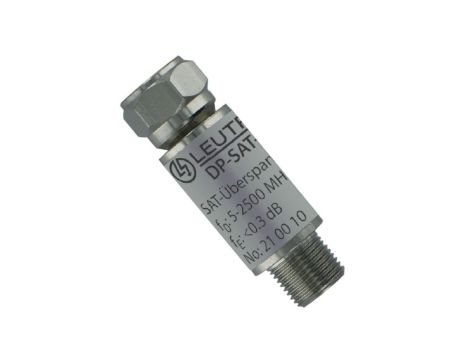

Ogranicznik przepięć TV - SAT, DP-SAT-F-5...2500MHz /210 010/
Ogranicznik przepięć DP-SAT-F-5...2500MHz przeznaczony do ochrony torów koncentrycznych w instalacjach SAT/TV/Radio; zawiera gazowy ogranicznik przepięć (GDT) i jest projektowany do bezpośredniego podłączenia do wejść multiswitcha lub wyjść LNB.
Cechy techniczne
- Zakres częstotliwości: 5–2500 MHz
- Tłumienie (insertion loss): < 0,3 dB
- Poziom ekranowania: 100 dB
- Typ ochrony: gazowy ogranicznik przepięć (GDT) działający między rdzeniem a ekranem; uruchomienie przy ≈ 80 V
- Napięcie znamionowe DC: 60 V; maksymalne napięcie robocze: 75 V
- Maksymalne napięcie przebicia: 90 ±20% V
- Prąd nominalny: 0,5 A
- Prąd udarowy 10/350 µs: 2,5 kA
- Znamionowy prąd wyładowczy 8/20 µs (wartość szczytowa): 8 kA
- GDT odprowadza prądy przepięciowe do ziemi (do 8000 A) i po ustąpieniu przepięcia powraca do stanu ochrony
- Temperatura pracy: -40 do +80 °C
- Wymiary: 14 × 40 mm
- Odporność na warunki atmosferyczne (przeznaczony do stosowania w instalacjach zewnętrznych)
Zastosowanie produktu
- Bezpośrednie podłączenie do każdego wejścia multiswitcha lub do wyjścia LNB w instalacjach satelitarnych
- Ochrona torów koncentrycznych w instalacjach zbiorczych, stacjach czołowych (headend) oraz instalacjach dachowych przed przepięciami atmosferycznymi i zakłóceniami
- Stosowanie tam, gdzie wymagana jest ochrona sygnału szerokopasmowego (5–2500 MHz) przy minimalnym tłumieniu sygnału
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jak prawidłowo podłączyć ogranicznik DP-SAT-F-5...2500MHz?
Ogranicznik należy zamontować bezpośrednio w torze koncentrycznym, pomiędzy wyjściem LNB a wejściem multiswitcha (inline). GDT działa między rdzeniem a ekranem kabla koncentrycznego, więc montaż w linii sygnałowej zapewnia ochronę toru. - Czy ogranicznik wymaga wymiany po zadziałaniu GDT?
GDT w tym modelu powraca do stanu ochrony po ustąpieniu przepięcia, więc pojedyncze zadziałanie nie wymusza automatycznej wymiany; zaleca się jednak kontrolę działania po poważnych przepięciach.
