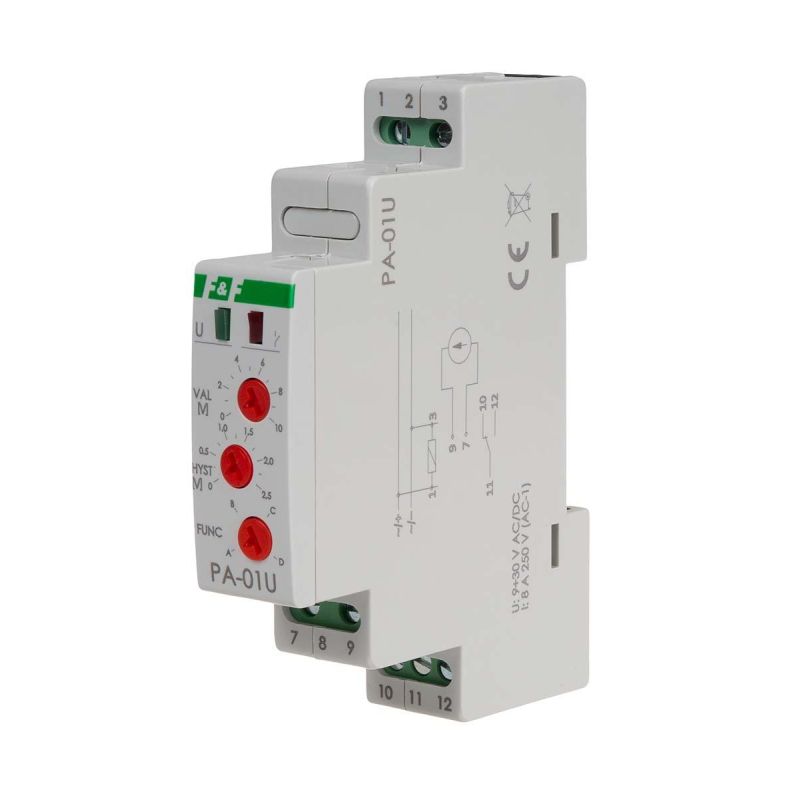

Przekaźnik analogowy MAX-PA-01U

Przekaźnik analogowy PA-01U

Opis produktu

Przekaźnik analogowy z wejściem napięciowym.

Przekaźnik PA-01U służy do przekształcenia sygnału analogowego 0÷10 V na sygnał sterujący wyjściem przekaźnikowym. Pozwala to na zastosowanie czujników z wyjściem analogowym w układach automatyki.

Działanie przekaźnika z wejściem napięcioym PA-01 U

Przekaźnik napięciowy PA-01U dokonuje ciągłego pomiaru sygnału napięciowego podłączonego do zacisków wejściowych (7-9) i na podstawie zmierzonej wartości oraz wybranego trybu pracy decyduje o załączeniu przekaźnika wykonawczego. Wejście pomiarowe jest odseparowane galwanicznie od zasilania urządzenia oraz styków wykonawczych dzięki czemu możliwy jest pomiar napięcia z zakresu 0÷10 V w obwodzie niezależnym od napięcia zasilania urządzenia. PA-01U może pracować w czterech różnych trybach wybieranych pokrętłem FUNC.

Uwaga
Zatwierdzenie nowego trybu pracy wymaga wyłączenia i ponownego włączenia zasilania.
