Opis produktu

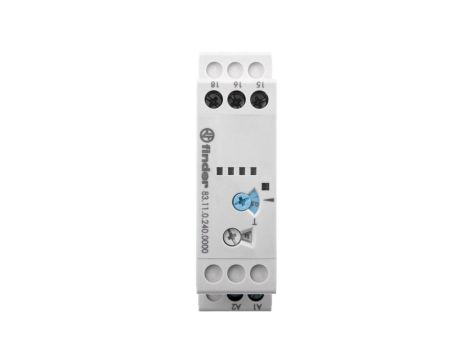

Przekaźnik czasowy 1P 16A 24-240V AC/DC 0,05s-10dni jednofunkcyjny AI 83.11.0.240.0000
Jednofunkcyjny przekaźnik czasowy typu AI przeznaczony do realizacji opóźnienia załączenia w obwodach pomocniczych. Urządzenie stosowane w szafach sterowniczych i instalacjach automatyki do sterowania obciążeniami przy napięciach 24–240 V AC/DC.
Cechy techniczne
- Funkcja: jednofunkcyjny AI – opóźnienie załączenia (start po upływie nastawionego czasu).
- Zakres napięcia sterowania: 24–240 V AC/DC (50/60 Hz).
- Zakres nastawy czasu: od 0,05 s do 864 000 s (0,05 s – 10 dni) z ośmioma zakresami czasowymi.
- Regulacja czasu: nastawa zakresu i wartości za pomocą wkrętaka; możliwość podłączenia zewnętrznego potencjometru.
- Wyjście: 1 zestyk przełączny (1P), prąd znamionowy do 16 A, maks. moc łączeniowa 4000 VA.
- Połączenie elektryczne: śrubowe terminale; montaż na szynie DIN.
- Wymiary: szerokość 22,5 mm, wysokość 86,2 mm, głębokość 100,3 mm; stopień ochrony osłony IP20.
- Charakterystyka: wysoka izolacja między wejściem a wyjściem; konstrukcja przystosowana do montażu w rozdzielnicach.
- Ograniczenia funkcjonalne: brak wyjścia półprzewodnikowego, brak funkcji taktowania/migotania, brak obsługi zdalnego sterowania, brak wariantów z gniazdem wtykowym.
Zastosowanie produktu
- Sterowanie czasowe obwodów pomocniczych w maszynach i liniach produkcyjnych (opóźnione załączenie napędów, zaworów, przekaźników).
- Opóźnione załączanie pomp, wentylatorów i elementów grzewczych w instalacjach HVAC i procesach technologicznych.
- Sekwencje załączania oświetlenia i urządzeń w instalacjach budynkowych oraz automatyka instalacji energooszczędnych.
- Integracja w szafach sterowniczych na szynie DIN jako element sterowania czasowego w systemach PLC i rozproszonych układach sterowania.
