Opis produktu

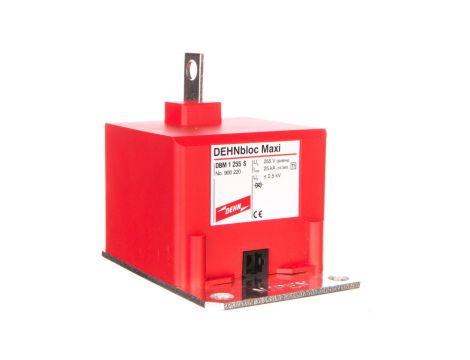

Ogranicznik przepięć Typ T1 1P 25kA 2,5kV DEHNbloc Maxi 255 S ( montaż na szynie zbiorczej PEN) 900220
Ogranicznik przepięć DEHNbloc Maxi 255 S to jednobiegunowy ogranicznik klasy Typ 1 przeznaczony do montażu na szynie zbiorczej PEN/N w rozdzielnicach niskiego napięcia. Produkt służy do odprowadzania prądów udarowych piorunowych i ochrony instalacji przed przepięciami na wejściu zasilania.
Cechy techniczne
- Typ urządzenia: ogranicznik przepięć Typ 1, jednobiegunowy (1P, bieguny N/PE).
- Prąd udarowy (10/350): 100 kA.
- Poziom ochrony (UP): ≤ 2,5 kV.
- Maksymalne napięcie pracy AC Uc: 255 V; znamionowe napięcie AC Un: 230 V.
- Montaż: bezpośrednio na szynie zbiorczej PEN/N (szyna zbiorcza).
- Wbudowany bezpiecznik zabezpieczający elementy ogranicznika, co upraszcza instalację i redukuje konieczność dodatkowego okablowania ochronnego.
- Technologia RADAX-Flow – odprowadzanie prądów piorunowych i gaszenie prądów zwarciowych.
- Brak lokalnej sygnalizacji zadziałania na obudowie; możliwe wyprowadzenie sygnalizacji stanu przez wyjście światłowodowe (integracja z systemami zdalnego monitoringu).
Zastosowanie produktu
- Ochrona głównych rozdzielnic niskiego napięcia przed przepięciami piorunowymi i udarami 10/350.
- Montaż na szynach zbiorczych PEN/N w instalacjach budynków użyteczności publicznej, obiektach przemysłowych i obiektach komercyjnych.
- Zastosowanie na wejściu zasilania jako pierwszy stopień ochrony w skoordynowanych układach ochrony przeciwprzepięciowej.
- Integracja z systemami monitoringu rozdzielnicy poprzez wyjście światłowodowe (brak lokalnego wskaźnika).
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy DEHNbloc Maxi 255 S posiada lokalny wskaźnik zadziałania?
Ogranicznik nie ma lokalnej sygnalizacji na obudowie; stan urządzenia można sygnalizować przez wyjście światłowodowe, co umożliwia integrację z zewnętrznym systemem monitoringu rozdzielnicy. - Czy można montować ten ogranicznik bezpośrednio na szynie zbiorczej PEN w instalacji TN-C/TN-C-S?
Tak — model jest przystosowany do montażu na szynie zbiorczej PEN/N. Montaż należy wykonać zgodnie z instrukcją producenta i zasadami wykonywania połączeń szyn zbiorczych.
