Opis produktu

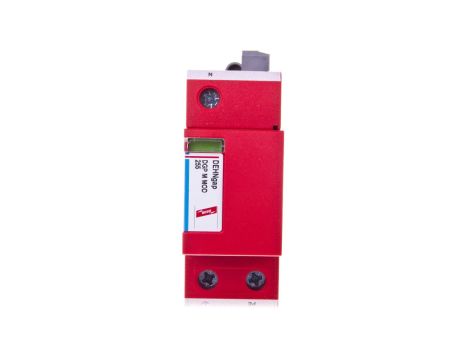

Ogranicznik przepięć Typ T1 N-PE DEHNgap M FM DGP M 255 FM 961105
Ogranicznik przepięć klasy Typ 1 przeznaczony do ochrony przewodu neutralnego względem ochronnego (N‑PE) w rozdzielnicach głównych; przeznaczony do montażu na szynie DIN 35 mm w instalacjach TT oraz do odprowadzania prądów piorunowych i przepięć atmosferycznych.
Cechy techniczne
- Zgodność: PN-EN 61643-11 (Typ 1).
- Maksymalne napięcie trwałej pracy AC (Uc): 255 V.
- Prąd udarowy (10/350): 100 kA; znamionowy prąd wyładowczy (8/20): 100 kA.
- Czas zadziałania: ≤ 100 ns.
- Poziom ochrony: 1,5 kV.
- Zdolność gaszenia prądu następczego: 100 kA.
- Układ biegunów: N/PE, dedykowany do sieci TT.
- Montaż: szyna montażowa DIN 35 mm; rozmiar: 2 moduły.
- Przekrój przewodów: do 10 mm2 (sztywny i elastyczny, wielodrutowy).
- Obudowa z termoplastu, stopień ochrony IP20; zakres temperaturowy (przy łączeniu równoległym): -40 °C do +80 °C.
- Waga netto: 320 g; certyfikaty producenta: VDE, KEMA, UL (informacja od producenta).
- Brak sygnalizacji zadziałania na urządzeniu oraz brak styku do zdalnej sygnalizacji w tej wersji.
Zastosowanie produktu
- Ochrona wejść głównych i rozdzielnic budynków mieszkalnych, handlowych i przemysłowych w układach TT.
- Odprowadzanie prądów piorunowych w instalacjach zewnętrznych i wewnętrznych, współpraca z urządzeniami ochrony klasy 2 dla pełnej koordynacji.
- Montaż bezpośrednio przy głównych wyłącznikach lub zespołach odgromowych na szynie 35 mm.
- Stosowany tam, gdzie wymagane jest przeniesienie dużych prądów udarowych (np. wejścia sieciowe budynku, stacje transformatorowe niskiego napięcia).
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy ten model posiada styk do zdalnej sygnalizacji lub wskaźnik zadziałania?
W tej wersji ogranicznika (DEHNgap M FM DGP M 255 FM 961105) nie ma styku do zdalnej sygnalizacji ani wskaźnika zadziałania; producent oferuje natomiast warianty modułu z zdalną sygnalizacją stanu, jeśli wymagane jest monitorowanie alarmowe.
