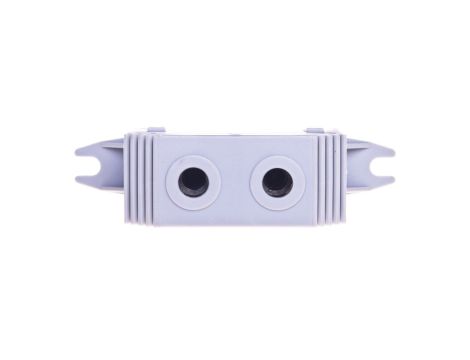

Zacisk łączeniowy 150A 16-50mm2 Cu Mi NK 1 HPL2000325

Zacisk łączeniowy 150A 16-50mm2 Cu Mi NK 1 HPL2000325

Zacisk łączeniowy typu pojedynczego przeznaczony do połączeń przewodów miedzianych o przekroju 16–50 mm² w systemie rozdzielnic Mi HENSEL; stosowany jako element łączeniowy w rozdzielnicach modułowych i zabudowach naściennych.

Cechy techniczne

• Typ / model: Pojedyncze złącze HPL2000325
• Prąd znamionowy: 150 A (zgodnie z oznaczeniem produktu)
• Przekrój przewodów miedzianych: 16–50 mm²
• Liczba przewodów na punkt zacisku: do 6 przewodów dla 16 mm²; do 4 przewodów dla 25–50 mm²
• Moment dokręcania śruby zaciskowej: 12 Nm
• Przekrój przyłączeniowy: nie wymaga stosowania tulei końcowej
• Materiał izolacji/obudowy zacisku: poliamid
• Masa netto: 0,206 kg
• Warunki montażu i eksploatacji: montaż w osłonie; temperatura otoczenia −5 °C do +40 °C; wilgotność ≤50% przy 40 °C i ≤100% przy 25 °C
• Klasa ochrony izolacyjnej: II
• Zgodność systemowa: przeznaczony do instalacji w rozdzielnicach Mi; producent Gustav Hensel deklaruje zgodność systemu Mi z normą DIN EN/IEC 61439-2
• Informacje dotyczące materiałów: producent deklaruje zgodność z przepisami REACH i poziomem substancji SVHC poniżej 0,1% (deklaracja 14.02.2025)

Zastosowanie produktu

• Połączenia miedziane w rozdzielnicach systemu Mi HENSEL (rozdzielnice naścienne i modułowe).
• Zaciski główne i pomocnicze w instalacjach budynków i zakładów przemysłowych wymagających połączeń przewodów 16–50 mm².
• Łączenie oraz rozgałęzienia przewodów w obwodach zasilających, gdzie wymagany jest zacisk o prądzie znamionowym 150 A i montaż w osłonie.
