Opis produktu

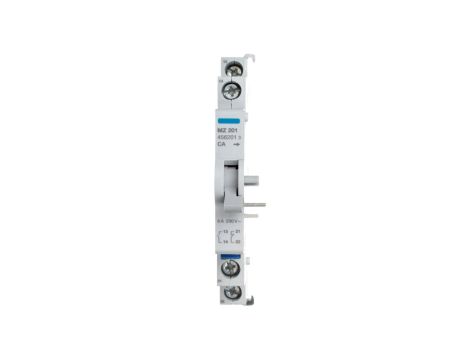

Styk pomocniczy 1Z 1R montaż boczny MZ201
Styk pomocniczy MZ201 przeznaczony jako akcesorium do wyłączników nadprądowych MCB i RCBO; dostarcza jedną parę kontaktów zwiernych i rozwiernych (1Z/1R) do sygnalizacji stanu łącza oraz integracji z układami sterowania.
Cechy techniczne
- Konfiguracja: 1 styk zwierny (NO, 1Z) i 1 styk rozwierny (NC, 1R).
- Znamionowy prąd pracy: 6 A (AC‑15, 230 V).
- Maksymalne napięcie pracy: 240 V.
- Połączenie elektryczne: połączenie śrubowe; moment dokręcania: 1,2 Nm.
- Wymiary: głębokość 40 mm × wysokość 80 mm × szerokość 9,5 mm.
- Żywotność: rekomendowane powyżej 6000 cykli elektrycznych i 12000 cykli mechanicznych.
- Zakres temperatur pracy i magazynowania: -40 °C do 80 °C.
Zastosowanie produktu
- Sygnalizacja pozycji wyłącznika (przekazywanie stanu do systemów PLC, sygnalizacji lub rejestratorów).
- Realizacja blokad i interlocków w rozdzielnicach i panelach sterowniczych.
- Integracja z układami sterowania i monitoringu obwodów nadprądowych jako styk pomocniczy do zdalnego nadzoru.
- Modernizacja lub rozbudowa istniejących szaf rozdzielczych, gdzie wymagane jest równoczesne sygnalizowanie stanu (NO + NC).
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jakiego narzędzia użyć do poprawnego montażu przewodów?
Styk MZ201 posiada połączenie śrubowe; zaleca się użycie wkrętaka z kontrolą momentu lub klucza dynamometrycznego ustawionego na 1,2 Nm, aby zapewnić poprawne połączenie i uniknąć uszkodzenia zacisków. - Czy styk MZ201 będzie pasował do wyłączników innych producentów?
MZ201 jest zaprojektowany jako akcesorium do wyłączników MCB i RCBO; przed montażem na aparatach innej marki należy sprawdzić zgodność mechanicznego mocowania i wymiary (40×80×9,5 mm) oraz upewnić się co do kompatybilności mechanizmu montażowego.
