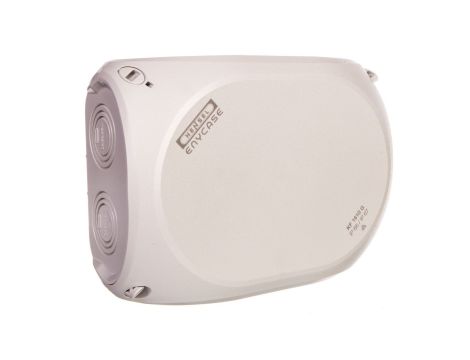

Puszka odgałęźna n/t 5x10mm2 210x155x92mm szara IP66/67 KF 1610 G 62000065
Puszka odgałęźna KF 1610 G 62000065 przeznaczona do zewnętrznych instalacji elektrycznych; służy do odgałęzień i łączeń przewodów niskiego napięcia do 690 V w układach do 63 A, z maksymalnym przekrojem przewodów do 10 mm².
Cechy techniczne
- Wymiary: 210 mm (wys.) × 155 mm (szer.) × 92 mm (głęb.)
- Materiał obudowy: poliwęglan odporny na warunki atmosferyczne
- Napięcie znamionowe: 690 V; prąd znamionowy: 63 A
- Liczba biegunów: 5
- Obsługiwane przekroje przewodów: od 2,5 mm² do 10 mm² (maks. 10 mm² dla kabla zasilającego i połączeniowego)
- Rodzaj połączenia: zacisk / szyna zbiorcza
- Stopnie ochrony: IP66 / IP67 / IP69 — ochrona przed kurzem i wodą (patrz FAQ dla praktycznego objaśnienia)
- Szybkie zamknięcie pokrywy ułatwiające konserwację i szybkie wykonanie prac serwisowych
- Zgodność z normami: DIN EN 60670-1/-22 oraz IEC 60670-1/-22
Zastosowanie produktu
- Instalacje zewnętrzne i urządzenia wymagające ochrony przed warunkami atmosferycznymi (kurz, woda)
- Punkty odgałęzień i rozdziału przewodów w sieciach niskiego napięcia do 690 V
- Połączenia do 5 żył o przekroju maks. 10 mm² — np. rozdzielnice terenowe, przyłącza maszyn lub modułów zewnętrznych
- Aplikacje wymagające szybkiego dostępu serwisowego dzięki mechanizmowi szybkiego zamknięcia pokrywy
- Uwaga montażowa: puszka nie jest przeznaczona do montażu z boku, nad ani pod szafą (atrybuty montażu: nie)
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Co oznaczają stopnie ochrony IP66/IP67/IP69 w kontekście tej puszki odgałęźnej?
IP66: ochrona przed wnikaniem pyłu oraz przed silnymi strumieniami wody (np. mocne strumienie z dyszy); IP67: ochrona przed krótkotrwałym zanurzeniem w wodzie (zwykle do 1 m, 30 min); IP69: odporność na mycie wysokociśnieniowe i gorącą wodę. Te klasy zabezpieczeń wskazują, że puszka KF 1610 nadaje się do zastosowań zewnętrznych, gdzie wymagana jest ochrona przed kurzem, deszczem, okresowym zanurzeniem lub myciem wysokociśnieniowym.
