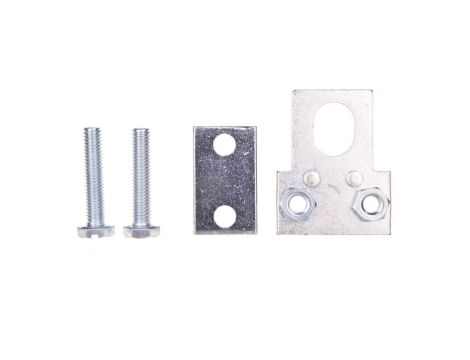

Zacisk przyłączeniowy do szyn elastycznych 250A/400A VA 400 HPL6600164

Zacisk przyłączeniowy do szyn elastycznych 250A/400A VA 400 HPL6600164

Zacisk przyłączeniowy przeznaczony do izolowanej szyny elastycznej VA 400, zaprojektowany do pracy przy znamionowym prądzie do 400 A. Stosowany jako wyprowadzenie i punkt przyłączeniowy dla przewodów taśmowych w rozdzielnicach i skrzynkach łączeniowych.

Cechy techniczne

• Maksymalny znamionowy prąd pracy: 400 A
• Przyłącze płaskie (miedziane): 15,5 mm × 8 mm
• Połączenie śrubowe: śruba M10, zalecany moment dokręcania 8 Nm
• Masa netto: 0,095 kg
• Szerokość kompatybilnej szyny zbiorczej: 35 mm
• Odpowiednie do przyłączenia przewodów taśmowych; nieodpowiednie do przewodów okrągłych i sektorowych
• Numer produktu: 6600164

Zastosowanie produktu

Zacisk służy jako element przyłączeniowy do izolowanej szyny elastycznej VA 400 — stosowany do tworzenia punktów przyłączeniowych w rozdzielnicach, skrzynkach łączeniowych oraz modułowych układach szynowych. Przeznaczony do bezpośredniego łączenia przewodów taśmowych z płaskim przyłączem miedzianym; montaż odbywa się przy użyciu śruby M10 z kontrolowanym momentem dokręcenia.
