Opis produktu

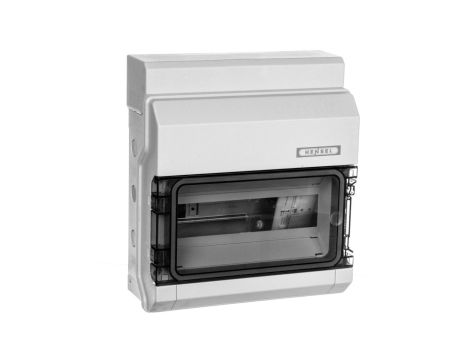

Rozdzielnica modułowa 1x12 natynkowa IP54 KV 1612
Rozdzielnica modułowa KV 1612 to natynkowa obudowa dla aparatów modułowych o szerokości 12 modułów, zaprojektowana do montażu na szynie DIN z zamkniętą, transparentną pokrywą i stopniem ochrony IP54. Przeznaczona do zabudowy aparatów modułowych w pomieszczeniach oraz w instalacjach zewnętrznych pod warunkiem ochrony.
Cechy techniczne
- Wymiary (HxSzxG): 333 × 295 × 129 mm; szerokość wyrażona liczbą modułów: 12; liczba rzędów: 1.
- Napięcie znamionowe: 1000 V a.c.; prąd znamionowy In = 63 A.
- Stopień ochrony: IP54 (obudowa z zamkniętą, transparentną pokrywą).
- Materiał obudowy: tworzywo sztuczne (termoplast), bez halogenów i bez silikonu; kolor: szary (RAL 7035).
- Izolacyjność: klasa II; zdolność odprowadzenia mocy traconej: 26 W przy ΔT = 30 K.
- Zakres temperatur pracy: od −25 °C do +80 °C.
- Montaż: na szynie nośnej DIN wewnątrz obudowy (posiada szynę DIN).
- Waga netto: 1,846 kg.
- Zastosowane normy: zgodność z DIN EN 60670-1 oraz DIN EN 60670-24.
Zastosowanie produktu
- Montaż aparatów modułowych w układach rozdziału energii i sterowania o szerokości 12 modułów.
- Instalacje natynkowe w pomieszczeniach oraz instalacje zewnętrzne w miejscach chronionych przed bezpośrednim oddziaływaniem warunków atmosferycznych (wymagany stopień ochrony IP54).
- Zastosowanie w rozdziałach o prądzie do 63 A, wymagających izolacji klasy II i montażu na szynie DIN.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy rozdzielnica jest dostarczana z płytą montażową?
Nie. Rozdzielnica KV 1612 jest dostosowana do montażu aparatów modułowych na szynie nośnej DIN wewnątrz obudowy; płyta montażowa nie jest dołączona. - Czy wykonanie obudowy spełnia wymagania dyrektywy kompatybilności elektromagnetycznej (EMC)?
Wykonanie tego modelu nie jest zgodne z dyrektywą kompatybilności elektromagnetycznej EMC (według danych producenta).
