Opis produktu

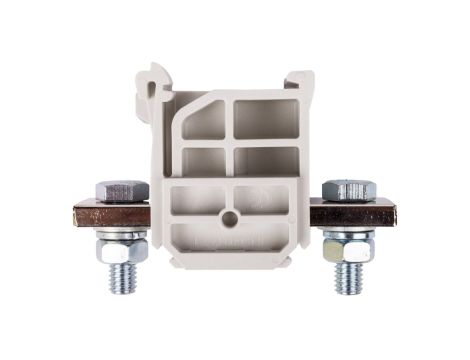

Złączka szynowa 2-przewodowa 70mm2 szara ZSG 1-70.0s 12901312
Złączka ZSG 1-70.0s to jednorazowa złączka szynowa 2-przewodowa przeznaczona do łączenia przewodów o przekrojach 10–70 mm² w instalacjach przemysłowych i rozdzielnicach. Produkt stosowany jest jako zacisk przechodni/montażowy na szynę DIN TS35.
Cechy techniczne
- Przekrój przewodów: 10–70 mm² (jednordzeniowe i wielożyłowe).
- Prąd znamionowy In: 192 A; napięcie znamionowe: 800 V.
- Rodzaj połączenia: połączenie śrubowe (2 zaciski na poziom, 1 poziom).
- Materiał izolacyjny: poliamid PA 66, bezhalogenowy, tworzywo termoplastyczne; klasa palności UL94 V0.
- Montaż: na szynie montażowej DIN TS35 (szyna 35 mm).
- Wymiary (szer. x wys. x dł.): 41 x 61 x 88 mm.
- Zakres temperatur pracy: od -25 °C do +125 °C.
- Pozycja połączenia: boczna (wejście boczne przewodów).
- Wersja przeciwwybuchowa: niedostępna; wewnętrzne piętra niezmostkowane.
- Akcesoria dostępne: oznaczniki, płytki krańcowe i osłony (dostępne pod odrębnymi numerami katalogowymi).
Zastosowanie produktu
- Łączenie przewodów zasilających i wyrównawczych o dużych przekrojach w rozdzielnicach przemysłowych.
- Stosowanie w panelach sterowniczych, rozdzielniach i szafach instalacyjnych montowanych na szynie TS35.
- Połączenia przewodów jedno- i wielożyłowych wymagające śrubowego zacisku oraz prostej identyfikacji dzięki dostępnym oznacznikom.
- Aplikacje, w których wymagana jest izolacja z tworzywa PA66 o klasie palności UL94 V0 i szeroki zakres temperatur pracy.
