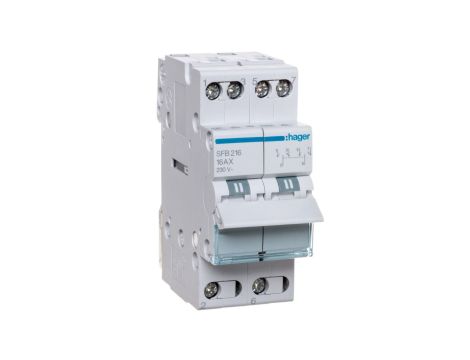

Przełącznik modułowy zasilania I-0-II (sieć-agregat) 16A 2P SFB216

Przełącznik modułowy zasilania I-0-II (sieć-agregat) 16A 2P SFB216

Przełącznik modułowy SFB216 to dwubiegunowy łącznik zmiany źródła zasilania w układzie I-0-II przeznaczony do przełączania obwodów AC między siecią a agregatem. Produkt stosuje się w modułowych rozdzielnicach instalacyjnych do ochrony i zmiany zasilania obwodów o natężeniu do 16 A.

Cechy techniczne

• Konfiguracja: 2P, funkcja przełączająca I-0-II (sieć–wyłączenie–agregat)
• Prąd znamionowy: 16 A (kategorie pracy AC21 / AC22)
• Napięcie znamionowe: 230 V AC (w dokumentacji uwzględnione również klasyfikacje dla wyższych napięć)
• Częstotliwość pracy: 50/60 Hz
• Liczba styków przełącznych: 2
• Znamionowa zdolność łączeniowa: 6 kA
• Wytrzymałość elektryczna: 25 000 cykli przy obciążeniu nominalnym
• Stopień ochrony obudowy: IP20
• Wymiary i zabudowa: szerokość 2 moduły (ok. 35 mm), wysokość 83 mm, głębokość zabudowy 68 mm
• Zakres temperatur magazynowania: -40 °C do 80 °C
• Zgodność z normami: IEC 60947-3 oraz IEC/EN 60669-1 (zgodnie z deklaracją producenta)
• Rodzaj napięcia: AC; funkcja jako łącznik grupowy w instalacjach modułowych

Zastosowanie produktu

• Przełączanie zasilania pomiędzy siecią a agregatem prądotwórczym w instalacjach mieszkaniowych i małych obiektach komercyjnych
• Łączenie grupowe obwodów o natężeniu do 16 A w rozdzielnicach modułowych
• Funkcja zmian źródła zasilania dla obwodów awaryjnych, oświetleniowych i pomocniczych
• Zastosowanie w rozdzielnicach modułowych spełniających wymogi norm IEC 60947-3 i IEC/EN 60669-1
