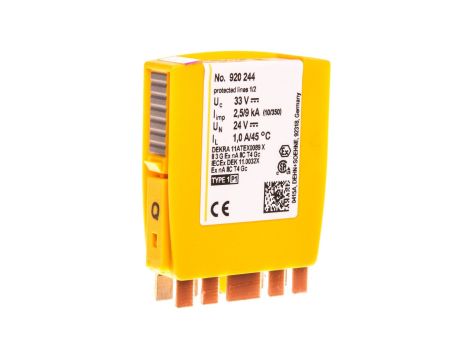

Ogranicznik przepięć BXT ML2 BD S 24 przeznaczony do ochrony jednej pary przewodów i ekranu w pętlach prądowych 0–20 mA i 4–20 mA; montowany na szynie DIN 35 mm, stosowany w instalacjach 24 V DC/AC do zabezpieczenia linii sygnałowych przed przepięciami impulsowymi.

Cechy techniczne

• Sposób montażu: szyna montażowa DIN 35 mm; połączenie: zacisk.
• Znamionowe napięcie AC/DC: 24 V; maksymalne napięcie trwałej pracy AC: 23,3 V; maksymalne napięcie trwałej pracy DC: 33 V.
• Znamionowy prąd wyładowczy (8/20): 20 kA; Prąd udarowy (10/350): 9 kA.
• Prąd znamionowy: 0,75 A.
• Poziom ochrony: żyła/żyła 102 V; żyła/ziemia 66 V.
• Sygnalizacja zadziałania: możliwość odczytu (funkcja monitorowania SPD LifeCheck — detekcja przeciążenia termicznego lub elektrycznego).
• Wykonanie: obudowa z poliamidu PA 6.6; stopień ochrony IP20; zakres temperatury pracy: -40°C do +80°C; masa netto: 20,8 g.
• Brak styku do zdalnej sygnalizacji; nie jest wykonaniem przeciwwybuchowym.

Zastosowanie produktu

• Ochrona linii sygnałowych w pętlach prądowych 0–20 mA i 4–20 mA w systemach automatyki i sterowania.
• Zabezpieczenie wejść przetworników, modułów I/O i elementów pomiarowych w szafach sterowniczych 24 V.
• Stosowanie na ekranowanych parach przewodów w instalacjach przemysłowych, gdzie wymagane jest montowanie na szynie DIN 35 mm.
• Instalacje, w których krytyczne są poziomy ochrony (żyła/żyła 102 V, żyła/ziemia 66 V) oraz obsługa przepięć do wartości udarowych podanych w cechach technicznych.

FAQ - Najczęściej zadawane pytania i odpowiedzi

1. Czy ogranicznik BXT ML2 BD S 24 jest odpowiedni do pętli prądowych 0–20 mA i 4–20 mA w systemach 24 V?
   Tak. Ogranicznik jest przeznaczony do pętli 0–20 mA i 4–20 mA przy nominalnym napięciu 24 V; należy jednak upewnić się, że rzeczywiste napięcie stałe nie przekracza dopuszczalnego maksimum 33 V DC (oraz 23,3 V dla pracy AC) i że poziomy ochrony (102 V między żyłami, 66 V do ziemi) są akceptowalne dla chronionych urządzeń.
2. Jak stwierdzić, że ogranicznik BXT ML2 BD S 24 zadziałał?
   Ogranicznik wyposażono w funkcję LifeCheck umożliwiającą lokalny odczyt stanu zadziałania (detekcja przeciążenia termicznego lub elektrycznego). Po wykryciu zadziałania należy sprawdzić i w razie potrzeby wymienić moduł zgodnie z procedurami eksploatacyjnymi zakładu.
