Opis produktu

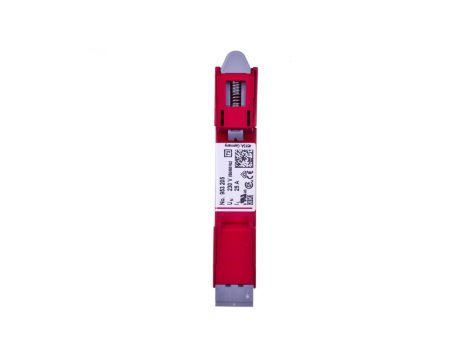

Ogranicznik przepięć Typ T3 2P 5kA 1,5kV DEHNrail M 2P 255 FM 953205
Ogranicznik przepięć DEHNrail M 2P 255 FM to dwubiegunowy modułowy ogranicznik typu 3 przeznaczony do ochrony instalacji jednofazowych przed przepięciami pochodzącymi od przepięć przejściowych. Urządzenie łączy warystory z tlenku cynku oraz iskierniki i zapewnia lokalną oraz zdalną sygnalizację stanu.
Cechy techniczne
- Konfiguracja: 2 bieguny (L+N)
- Znamionowe napięcie AC (Un): 230 V
- Maksymalne napięcie trwałej pracy AC (Uc): 255 V
- Znamionowy prąd wyładowczy (8/20 µs): L+N-PE = 5 kA, L-N = 3 kA
- Poziom ochrony: L-N = 1,25 kV; L-PE / N-PE = 1,5 kV
- Typ/klasa: Typ 3 / Klasa III (zgodnie z PN-EN 61643-11)
- Styk zdalnej sygnalizacji: bezpotencjałowy zestyk przełączny
- Sygnalizacja lokalna: optyczna (wskazanie zadziałania)
- Montaż: szyna montażowa DIN 35 mm
- Przekrój przewodu (elastyczny, wielodrutowy): 0,5–2,5 mm²
- Przekrój przewodu (sztywny): 0,5–4 mm²
- Prąd znamionowy (obiektu instalacyjnego): 25 A
- Zakres temperatur pracy: -40 °C do +80 °C
- Stopień ochrony modułu: IP20
- Masa: 84 g
- Konstrukcja: podstawa + wymienny moduł ochronny
- Uwagi instalacyjne: wymagana weryfikacja stanu przed montażem; instalację przeprowadza wykwalifikowany elektryk
Zastosowanie
- Ochrona urządzeń i obwodów końcowych w instalacjach jednofazowych w budynkach mieszkalnych, komercyjnych i przemysłowych jako warstwa ochronna typu 3 (wyprowadzenia lokalne, obwody gniazd i odbiorniki wrażliwe).
- Montaż wewnątrz rozdzielnic na szynie DIN 35 mm; stosować krótkie i proste połączenia przewodów od ogranicznika do punktu uziemienia oraz do szyn zasilających.
- Zdalne monitorowanie stanu poprzez bezpotencjałowy styk przełączny — integracja z systemem alarmowym lub modułem nadzoru rozdzielnicy.
- Nie montować urządzenia bezpośrednio w warunkach narażonych na wilgoć lub zapylenie bez odpowiedniej obudowy; moduł ma IP20 i wymaga zabudowy w rozdzielnicy zapewniającej właściwy stopień ochrony otoczenia.
- W instalacjach w obszarach o specjalnych wymaganiach (np. strefy Ex) stosować zgodnie z wytycznymi producenta dotyczącymi zabudowy w obudowie o wymaganym stopniu ochrony.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jak podłączyć styk zdalnej sygnalizacji w ograniczniku przepięć DEHNrail M 2P 255 FM?
Styk zdalnej sygnalizacji to bezpotencjałowy zestyk przełączny — należy go wpiąć do obwodu monitoringu rozdzielnicy jako suchy kontakt (bez zewnętrznego zasilania). Połączenia wykonać zgodnie ze schematem elektrycznym rozdzielnicy i zasadami bezpieczeństwa, przestrzegając maksymalnych przekrojów przewodów podanych w specyfikacji. - Czy ogranicznik DEHNrail M 2P 255 FM można montować bezpośrednio w rozdzielnicy o stopniu ochrony IP20?
Moduł ma stopień ochrony IP20 i jest przeznaczony do montażu wewnątrz rozdzielnicy. Jeżeli otoczenie wymaga wyższego stopnia ochrony (np. wilgoć, zapylenie lub wymagania aplikacji Ex), należy zainstalować rozdzielnicę lub obudowę o odpowiednim IP zgodnie z wytycznymi producenta.
