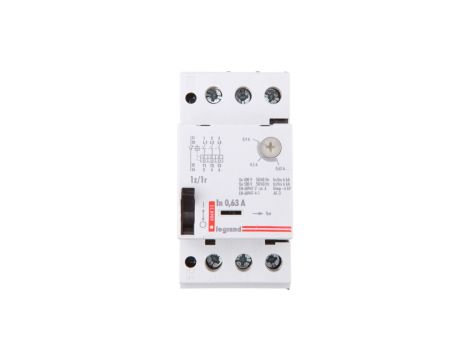

Wyłącznik silnikowy 3P 0,12kW 0,4-0,63A M 250 1R/1Z 0,63 606823

Wyłącznik silnikowy 3P 0,12kW 0,4-0,63A M 250 1R/1Z 0,63 606823

Wyłącznik silnikowy trójbiegunowy przeznaczony do ochrony i załączania silników trójfazowych małej mocy; urządzenie montowane na szynie TH35 z termomagnetycznym układem wyzwalania i zintegrowanym stykiem pomocniczym, stosowane w rozdzielnicach i układach sterowania.

Cechy techniczne

• Liczba biegunów: 3 (trójfazowy).
• Sposób wyzwalania: termomagnetyczny (wyzwalacz przeciążeniowy i bezzwłoczny wyzwalacz zwarciowy).
• Zakres nastawy wyzwalacza przeciążeniowego: 0,4–0,63 A.
• Znamionowy prąd ciągły Iu: 0,63 A.
• Znamionowa moc pracy AC-3: 0,12 kW przy 400 V; 0,09 kW przy 230 V.
• Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V AC: 6 kA.
• Zakres nastawy bezzwłocznego wyzwalacza zwarciowego: 8,8 A (wartość nastawiona).
• Ze zintegrowanym stykiem pomocniczym: tak.
• Wyzwalacz podnapięciowy: brak (Nie).
• Czułość na zanik fazy: nie.
• Stopień ochrony: IP3X.
• Rodzaj przyłącza obwodu głównego: połączenie śrubowe.
• Montaż: na wsporniku TH35; szerokość modułu: 17,5 mm.
• Wymóg dobezpieczenia: stosowanie wkładek topikowych zgodnie ze zdolnością zwarciową i instrukcjami producenta.

Zastosowanie produktu

• Ochrona i załączanie małosilnikowych napędów trójfazowych w instalacjach przemysłowych i budynkowych (silniki do 0,12 kW w trybie AC-3).
• Stosowanie w rozdzielnicach sterowniczych na szynie TH35 przy zasilaniu pomp, wentylatorów, taśmociągów i aparatury pomocniczej.
• Integracja z układami automatyki i zabezpieczeń jako element selektywny wymagający dobezpieczenia wkładkami topikowymi.
• Zastosowania serwisowe i modernizacyjne w instalacjach, gdzie wymagane jest małe obciążenie znamionowe i kompaktowe wymiary modułu.
