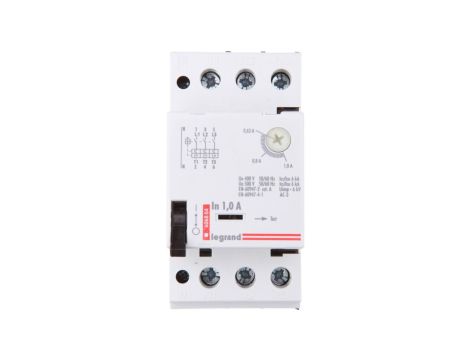

Wyłącznik silnikowy 3P 0,25kW 0,63-1A M 250 1 606804

Wyłącznik silnikowy 3P 0,25kW 0,63-1A M 250 1 606804

Wyłącznik silnikowy 3P 0,25kW 0,63-1A M 250 1 606804 to trójpolowe urządzenie termomagnetyczne przeznaczone do zabezpieczania i załączania silników elektrycznych o małej mocy. Produkt znajduje zastosowanie w rozdzielnicach i szafach sterowniczych w instalacjach przemysłowych i usługowych.

Cechy techniczne

• Typ: wyłącznik silnikowy termomagnetyczny, seria M 250
• Liczba biegunów: 3 (brak toru neutralnego w oznaczeniu 3P; seria M 250 oferuje także warianty z torem neutralnym N)
• Znamionowa moc pracy AC-3: 0,25 kW przy 400 V; 0,12 kW przy 230 V
• Znamionowy prąd ciągły Iu: 1 A
• Zakres nastawy wyzwalacza przeciążeniowego: 0,63 – 1 A (regulowany)
• Bezzwłoczny wyzwalacz zwarciowy: nastawa stała 14 A
• Znamionowa zwarciowa zdolność łączeniowa Icu: 6 kA przy 400 V AC
• Sposób wyzwalania: termomagnetyczny (wyzwalacz termiczny + wyzwalacz bezzwłoczny)
• Przyłącze obwodu głównego: połączenie śrubowe
• Stopień ochrony: IP3X
• Ze zintegrowanym stykiem pomocniczym: nie
• Ze zintegrowanym wyzwalaczem podnapięciowym: nie
• Czułość na zanik fazy: brak detekcji

Zastosowanie

• Zabezpieczanie i załączanie silników trójfazowych o mocy do 0,25 kW (praca AC-3)
• Ochrona przed przeciążeniami i zwarciami w obwodach napędowych małych maszyn i urządzeń (pakiety sterujące, pompy, wentylatory, przenośniki)
• Montaż w rozdzielnicach i szafach sterowniczych wymagających połączeń śrubowych i stopnia ochrony IP3X
• Stosowanie w układach, gdzie nie jest wymagana detekcja zaniku fazy ani zwalniacz podnapięciowy
• Należy stosować wkładki topikowe dopasowane do zdolności zwarciowej wyłącznika (Icu = 6 kA) zgodnie z zasadami doboru zabezpieczeń nadprądowych
