Przekaźnik impulsowy sekwencyjny 5A 230V AC 2Z BIS-404

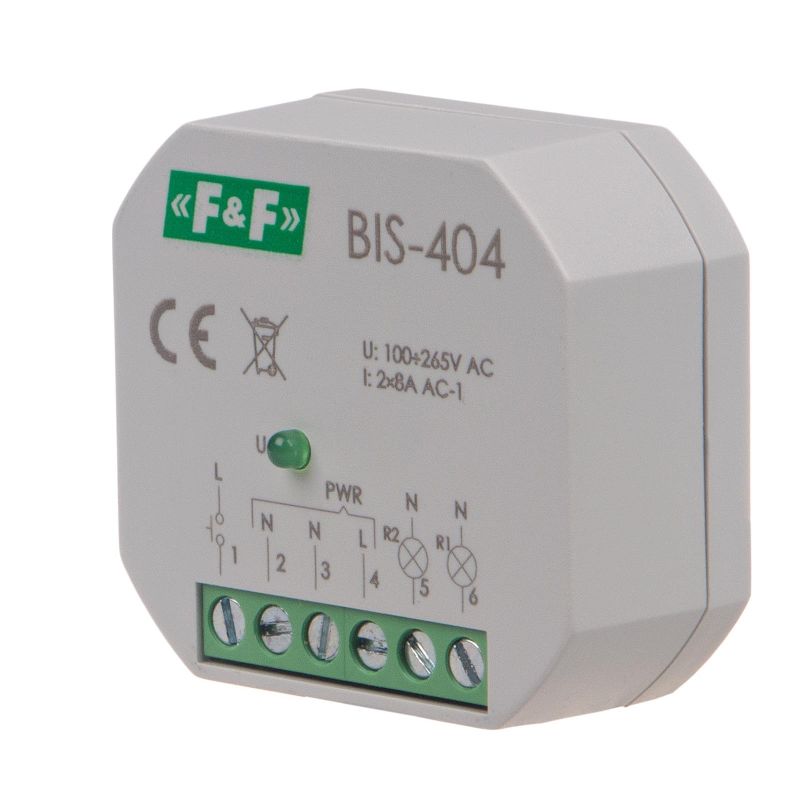

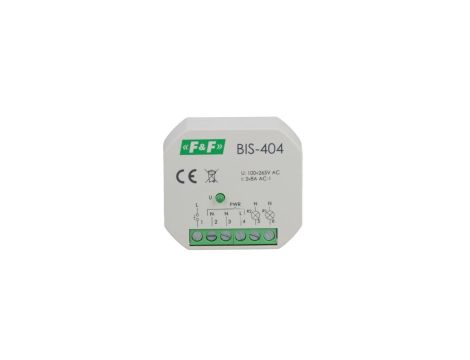

Przekaźnik bistabilny BIS-404

Opis produktu

Świecznikowy

Zasilanie: 230 V
Max obciążenie: 2 x 8 A
Przyłącze: zaciski śrubowe

Współpracuje z przyciskami podświetlanymi.


Elektroniczny przekaźnik bistabilny umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.

Działanie bistabilnego przekaźnika świecznikowego

Zasilanie przekaźnika bistabilnego sygnalizowane jest świeceniem zielonej diody U. Przekaźnik świecznikowy posiada dwa oddzielne wyjścia R1 i R2. Stan wyjść wymuszany jest sekwencyjnie za pomocą łącznika chwilowego (dzwonkowego) podłączonego do wejścia sterującego. Po zaniku napięcia zasilania stan styków jest resetowany.

Kolejne naciśnięcia przycisku podłączonego do wejścia sterującego powtarzają sekwencję 0-1-2-3.

Uwaga!
BIS-404 może współpracować z przyciskami podświetlanymi

Tabela mocy

Wartości orientacyjne dopuszczalnego obciążenia.
