Opis produktu
Niezawodne i sprawdzone obudowy ECG...MEDIA
Obudowy są uzupełnieniem oferty obudów serii ECG i są dedykowane do instalacji aparatury teletechnicznej (rutery, rozdzielacze sygnału TV, itp.). Obudowa wyposażona jest w płytę montażową perforowaną, zestaw uchwytów do płyty gipsowo-kartonowej, zestaw uchwytów do montażu we wnęce oraz ramkę z drzwiczkami z zatrzaskowym zamknięciem. W razie konieczności dodatkowo można zastosować zamek z kluczem (np. w przypadku konieczności ograniczenia dostępu). Perforacja płyty umożliwia montaż dowolnego typu osprzętu teletechnicznego. Wymiary zgodne z typoszeregiem obudów ECG.
Parametry techniczne
Indywidualny numer indentyfikacyjny nadany przez producenta.
001101190
Typ produktu określony przez producenta.
ECG28MEDIAPO
II klasa ochronności - Obudowy o klasie ochronności II posiadają wzmocnioną lub podwójną izolację. Nie mają połączenia z przewodem ochronnym.
II
podtynkowa
Stopień ochrony przed dostępem do części niebezpiecznych i przed wnikaniem obcych ciał stałych i/lub przed wnikaniem wody określony zgodnie z normą EN 60529.
IP40
2
Tworzywo, białe
Tworzywo, biała
-25 do +60
Odporność ogniowa i zastosowanie obudów:
650°C – obudowy do montażu w ścianach murowanych np. ceglanych lub betonowych
850°C – obudowy do montażu w ścianach gipsowo-kartonowych lub drewnianych
650°C – obudowy do montażu w ścianach murowanych np. ceglanych lub betonowych
850°C – obudowy do montażu w ścianach gipsowo-kartonowych lub drewnianych
650

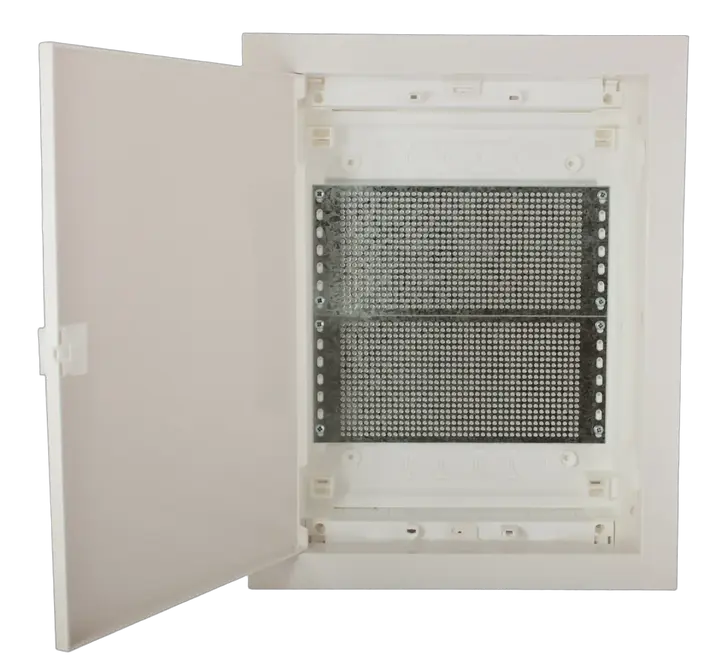

Zdjęcie produktu
Zalety produktu
- Obudowy mogą być osadzone w ścianie betonowej, murze lub płycie gipsowo-kartonowej.
- Specjalna konstrukcja zawiasu sprawia, że łatwo można zmienić kierunek otwierania drzwi (prawo/lewo).
- Obudowy wyposażone są w wyjmowane przepusty (górny i dolny) do wprowadzania przewodów.
- Możliwość połączenia obudów w pionie za pomocą uchwytów ECGBRV, oraz poziomie za pomocą uchwytów ECGBRHP.
- W celu ochrony przed nieautoryzowanym dostępem istnieje możliwość zastosowania zamka z kluczem ECGLK.
- Standardowo wyposażone w płytę montażową perforowaną.
- Akcesoria w zestawie obejmują: uchwyty do montażu w ścianie i uchwyty do montażu w płycie gipsowo-kartonowej.
- Dodatkowe akcesoria to m.in.: uchwyt rutera ECMEDIA-RHOLD, gniazdko 230V, panel do gniazd RJ45.
- Obudowy dostępne w wykonaniu z drzwiami białymi metalowymi ze szczelinami oraz pełnymi plastikowymi białymi lub transparentnymi.
- Obudowy dostępne również w wykonaniu elektrycznym, teletechnicznym i kombo (część elektryczna + część teletechniczna).
Montaż obudowy ECG
Jak wygląda montaż obudowy ECG?
Poznaj budowę i kompleksowe wyposażenie obudowy ECG ułatwiające proces montażu.
Sprawdź jakie to proste!
Rysunek wymiarowy
