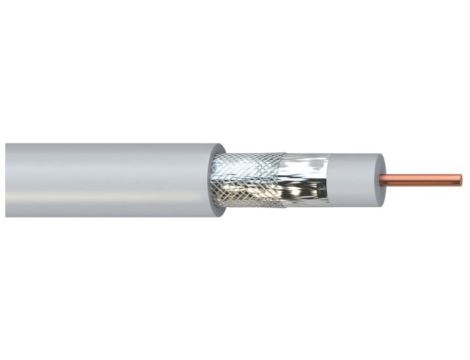

Przewód koncentryczny YWDXpek 75 1,0/4,8 77 procent CuSn Eca UHD-4K CESAT /1000m/

Przewód koncentryczny YWDXpek 75 1,0/4,8 77 procent CuSn Eca UHD-4K CESAT /1000m/

Przewód koncentryczny typu YWDXpek 75 przeznaczony do transmisji sygnałów w systemach telewizyjnych i wideo (w tym UHD‑4K). Konstrukcja jednożyłowa z żyłą wewnętrzną z miedzi i ekranem folia+oplot zapewnia dopasowanie 75 Ω i stabilne parametry transmisyjne na odcinkach instalacyjnych.

Parametry techniczne

• Impedancja falowa: 75 Ω
• Żyła wewnętrzna: miedź (Cu), klasa 1 — jednodrutowy, średnica 1,0 mm
• Żyła zewnętrzna / ekran: folia + oplot z miedzi ocynowanej (CuSn), zawartość CuSn wskazana w nazwie produktu
• Izolator wewnętrzny: polietylen o małej gęstości (LDPE)
• Powłoka zewnętrzna: PVC, kolor izolacji biały
• Brak pancerza (bez dodatkowej osłony metalowej)
• Przybliżona średnica zewnętrzna: 7 mm
• Przybliżona masa: 41,5 kg/km
• Temperatura użytkowania (połączenia ruchome): od 5 °C do 50 °C
• Temperatura pracy (ułożony na stałe): od -30 °C do 70 °C
• Charakterystyka halogenowa: bezhalogenowy zgodnie z EN 50267-2-2

Zastosowanie

• Instalacje telewizyjne i rozdział sygnału w systemach DVB‑T, SAT oraz IPTV z wymaganiami 75 Ω
• Transmisja sygnału w systemach wideo UHD‑4K w sieciach abonenckich i wewnętrznych instalacjach budynków
• Połączenia między urządzeniami RTV, wzmacniaczami, konwerterami i splitterami wymagającymi przewodu koncentrycznego o stałej impedancji
• Instalacje stałe wewnątrz budynków, w kanałach kablowych oraz trasach instalacyjnych z zachowaniem dopuszczalnych temperatur pracy
